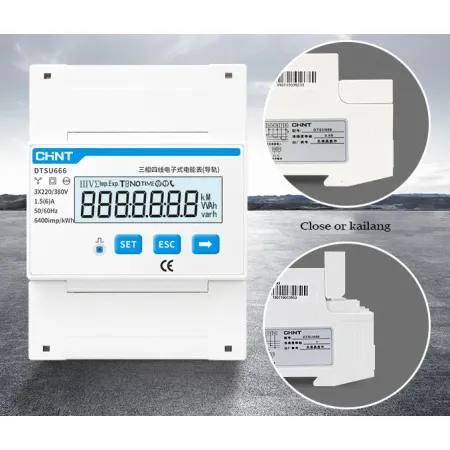

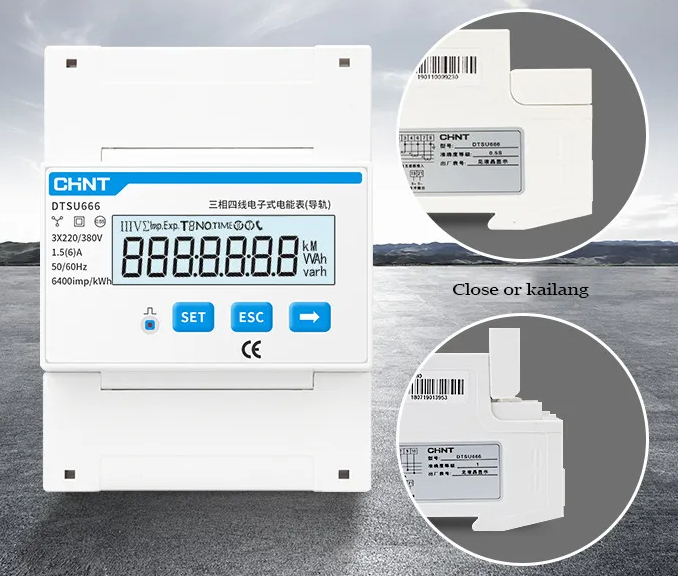

Licznik Chint DTSU666 230/380V 0,25-5

Licznik Energii Chint DTSU666 Modbus

Zaawansowany, wielofunkcyjny licznik energii elektrycznej, który zapewnia weryfikację parametrów takich jak:

• rozkład obciążenia naposzczególnych fazach

• napięcia

• moc bierna pojemnościowa iindukcyjna

Licznik jest trójfazowy, dwukierunkowy (zlicza pobór i produkcję), czterokwadrantowy, a dzięki certyfikatowi MID spełnia europejskie standardy pomiarowe.

Współpracuje z urządzeniem PVMterminal, które umożliwia odczyt i rejestrację danych w serwisie PVmonitor.pl.

Licznik oferuje pomiary:

• napięć

• prądów

• mocy chwilowej czynnej

• mocy chwilowej biernej

• sumarycznej mocy czynnej

Posiada wyjścia konfigurowalne dla energii czynnej lub bierniej oraz wyjście RS-485 z protokołem Modbus-RTU. Może być wykorzystywany do monitoringu energii pobieranej i wprowadzanej do sieci, energii biernej pojemnościowej i indukcyjnej, a także do monitorowania pozostałych parametrów sieci na przyłączu.

Urządzenie mierzy i przekazuje informacje o takich parametrach jak:

• napięcie (V)

• częstotliwość (Hz)

• prąd (A)

• energia w pomiarzeczterokwdrantowym (kWh/kVArh)

• wprowadzona do sieci (eksport)

• pobrana (import)

• całkowita

Licznik współpracuje z falownikami FoxEss, Deye (sprawdzono z Deye SUN-12K-G03), Sofar Solar (SofarSolar KTLX G3) i systemem Hoymiles (napisz przed podłączeniem licznika i wpisaniem numerów seryjnych - prześlemy instrukcję jak to poprawnie zrobić), dostępna jest też integracja z Domoticz (plugin DTSU666-Modbus dostępny na github). Licznik może być w łatwy sposób odczytywany za pomocą różnego typu urządzeń z portem RS485, jak np. Raspberry PI (z przejściówką USB-RS485), PVMterminal, komputer (z przejściówką USB-RS485) itp. Jeśli potrzebujesz pomocy w integracji z Twoim systemem, napisz, postaramy się pomóc.

Uwaga !!! Nie współpracuje z falownikami Huawei gdyż nie jest to licznik w wersji -H z oprogramowaniem dedykowanym dla Huaweia. W takim przypadku polecamy nasz licznik DTSU666 oraz PVMterminal, za pomocą którego można monitorować zarówno generację i parametry pracy falownika Huawei, jak i energię i parametry pracy mierzone przez licznik DTSU666. Innym budżetowym rozwiązaniem umożliwiającym pracę naszego DTSU666 z falownikiem Huawei jest wykonanie konwertera rejestrów, którego opis i oprogramowanie udostępnione są na github w projekcie DTSU666_CHINT_to_HUAWEI_translator.

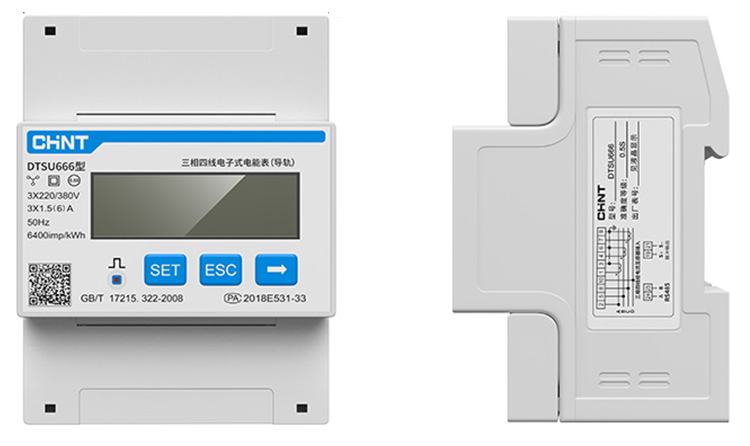

Przedmiotem oferty jest Chint DTSU666 Modbus 0,25-0,5(80)A- dwukierunkowy, czterokwadrantowy licznik analizator wyposażony w port RS-485 i protokół Modbus-RTU (instrukcja w języku polskim znajduje się w sekcji "Dodatkowe informacje").

Możliwe zastosowania

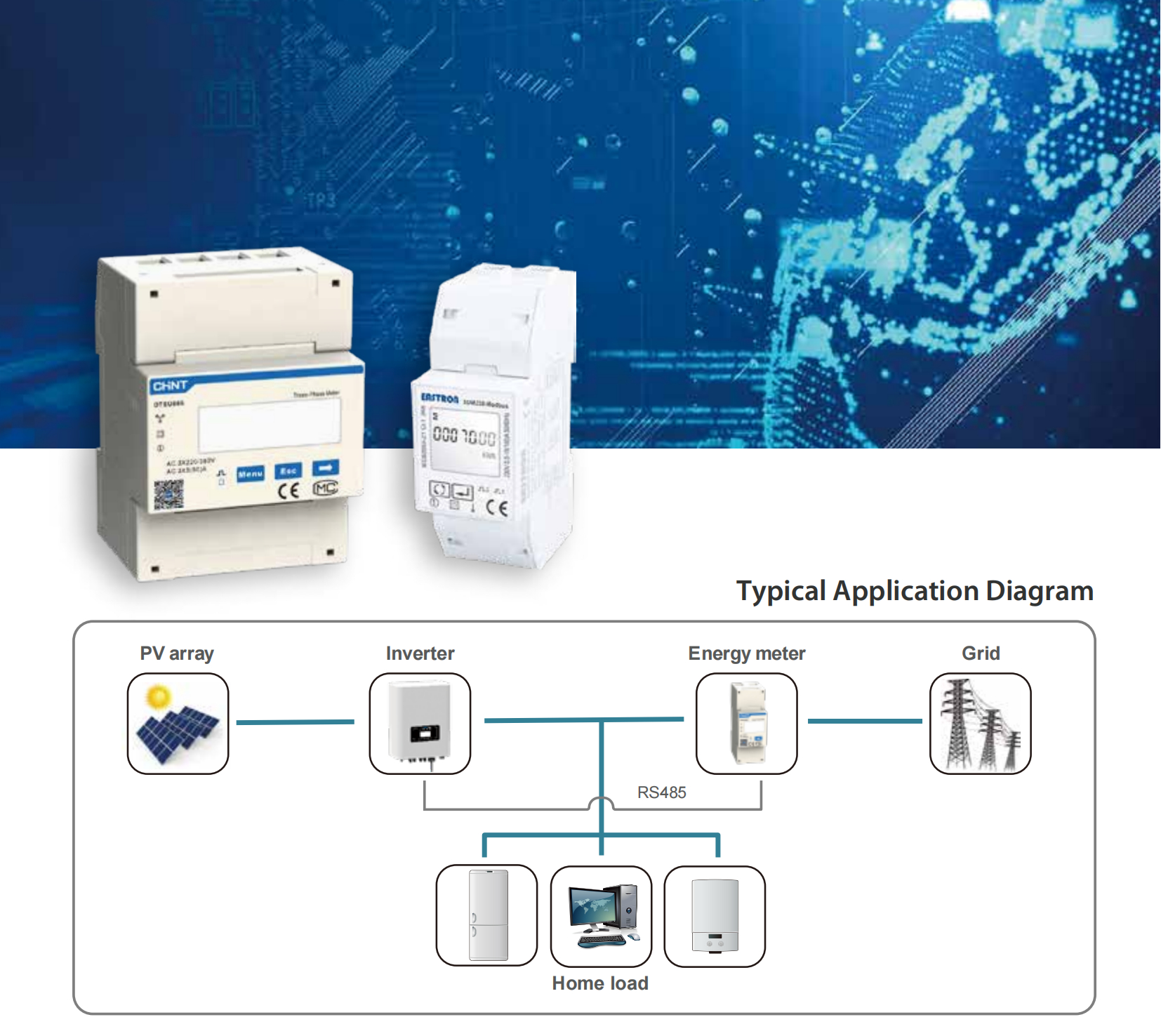

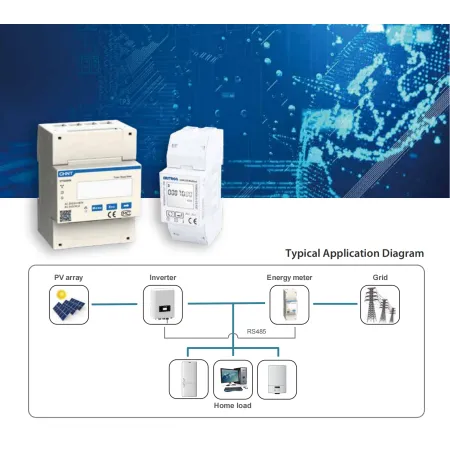

Licznik może być używany w różnych systemach zarządzania energią, takich jak monitorowanie zużycia energii w domach, budynkach publicznych, fabrykach i innych obiektach przemysłowych. Może być również stosowany w systemach odnawialnych źródeł energii, takich jak elektrownie słoneczne i wiatrowe, do monitorowania wytwarzanej energii i wprowadzania jej do sieci.

Możliwości komunikacyjne urządzenia umożliwiają łatwą integrację z istniejącymi systemami, a jego dokładność i niezawodność sprawiają, że jest odpowiednie do zastosowań profesjonalnych jak i domowych

Dane techniczne

• Zgodność z normami lEC62052-11 lEC62053-21

• Rodzaj połączenia 3P4W

• Dokładność klasa 1.0 dlanapięcia czynnego

• Napięcie nominalne(Un) 3x220/380V, 3x57.7/1000V

• Zakres pracy 0.7Un-1.2Un

• Zużycie własne mocy ≤ 1W, 5VA

• Prąd DC, 60Hz

• Wyświetlacz LCD 7 znaków,5.3mm x 2.8mm

• Dioda LED liczba błysków nakWh

• Komunikacja RS485, Modbus iDL/T

• Zakres temperatury pracy -40°Cdo +75°C

• Zakres temperaturyprzechowywania -40°C do +85°C

• Wilgotność względna ≤95% RH

• Stopień ochrony IP54

• Wymiary 98mm x 65mm x 72mm

• Waga około 0,4 kg
