Miernik oscyloskop FNIRSI 2C53T

Charakterystyka:

Miernik oscyloskop FNIRSI 2C53T

Oscyloskop Cyfrowy 3 w 1

Oscyloskop + Multimetr + Generator Sygnału

• 2 kanały niezależne – eliminacja zakłóceń, większa precyzja

• Automatyczne ustawienia – szybka i łatwa obsługa

• Pasmo analogowe: 50 MHz

• Częstotliwość próbkowania: 250 MSa/s

• Rozdzielczość multimetru: 19 999 zliczeń (4,5 cyfry)

• 13 wbudowanych przebiegów – do generowania sygnałów (DDS)

• Tryb X-Y – analiza zależności między dwoma sygnałami

• Widmo FFT – szybka transformata Fouriera

• Funkcja kursora – precyzyjny odczyt wartości

• Funkcje matematyczne – dodawanie, odejmowanie itp.

• True RMS – dokładny pomiar wartości skutecznej

• Wbudowany akumulator litowy 3000 mAh – długi czas pracy

• Zapis i eksport przebiegów – analiza na komputerze

• Aktualizacja oprogramowania sprzętowego (firmware) – nowe funkcje i poprawki

Cechy:

• 2CH, przepustowość 50MHz, częstotliwość próbkowania 250MSa/s, głębokość pamięci 1kpts

• Obsługuje tryb XY/YT/przewijania, analizę FFT, 8 operacji matematycznych i trwałość

• Maksymalna częstotliwość: generator sygnału 50 kHz

• Liczba wyświetleń: 19999 Count

• Wyświetlacz: 2,8-calowy ekran TFT Real Color (320*240)

• Bateria: 3,7 V, 3000 mAh, bateria litowa, czas czuwania 6 godzin

• Języki: Chiński, Angielski

• Kolor produktu: Niebieski i czarny

• Rozmiar produktu: 167 x 89 x 35 mm

• Waga netto produktu: 300 g

Specyfikacja:

• Oscyloskop:

• Szerokość pasma: 50MHz

• Kanały: 2CH

• Częstotliwość próbkowania: 250MSa/s

• Głębokość pamięci: 1kpts

• Impedancja wejściowa: 1MΩ

• Typy wyzwalania: Automatyczny/Normalny/Pojedynczy

• Czułość pionowa: 10mV/div-10V/div

• Skala podstawy czasu: 10ns/div-20s/div

• Pomiary automatyczne: Max, Min, Avg, RMS, Amp, Pk-Pk, Freq, Cycle, Duty+, Duty-, Width+, Width-, 12types

• Generator przebiegów:

• Maksymalna częstotliwość: 50 kHz

• Kanały: 2CH

• Modulacje: 0-3V

• Przebiegi: sinusoidalny, kwadratowy, piłokształtny, półfalowy, pełnofalowy, krok dodatni, krok ujemny, sygnał DC, wykładniczy wzrost, wykładniczy spadek, wielotonowy, impuls sinusoidalny i fala Lorentza 13 typów

• Multimetr cyfrowy:

• Rozdzielczość odczytu: 4½ bitu

• Liczba wyświetleń: 19999

• Napięcie DC (V): 1000V

• Napięcie AC ( V): 750V

• Prąd stały i zmienny (A): 10A

• Rezystancja (Ω): 199,99Ω/1,9999kΩ/19,999kΩ ±(1,5%+3); 199,99kΩ/1,9999MΩ/19,999MΩ ±(0,5%+3)

• Pojemność (F): 9,999nF/99,99nF/999,9nF/9,999μF/99,99μF/999,9μF ±(2,0%+5); 9,999mF/99,99mF ±(5,0%+20)

• Częstotliwość (Hz): 9.999Hz/99.99Hz/999.9Hz/9.999kHz/99.99kHz/999.9kHz/9.999MHz Acc: ±(0.1%+2)

• Temperatura: (-55~1300°C)/(-67~2372°F) Acc: ±(2.5%+5)

• Dioda: +

• NCV: +

• Test ciągłości: +

• Pod napięciem: +

Oscyloskop Cyfrowy 3 w 1

Pomiar jednym kliknięciem – szybka i łatwa regulacja

Wyposażony w pełny zestaw funkcji wyzwalania: automatyczne, pojedyncze, normalne – umożliwia wyświetlanie mierzonych przebiegów bez potrzeby skomplikowanej konfiguracji.

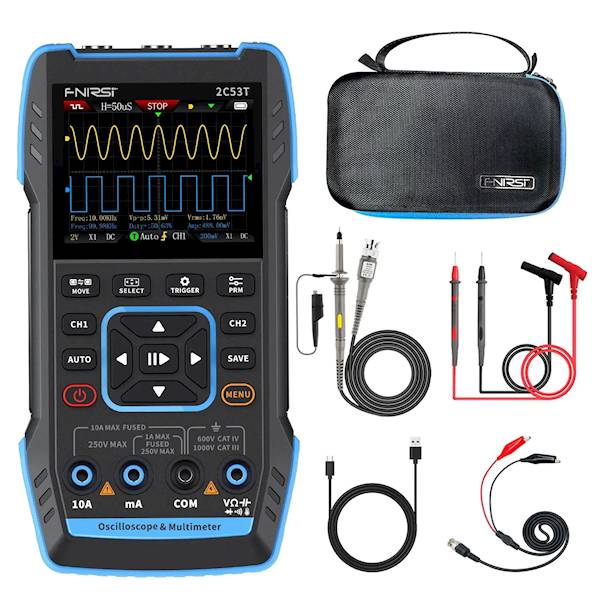

Skład zestawu

• Oscyloskop 2C53T

• Sonda 10X P6100

• Sonda z klipsem krokodylkowym

• Sonda multimetru

• Kabel do ładowania

• Torba do przechowywania

• Instrukcja obsługi

• Opakowanie

Oscyloskop cyfrowy 3 w 1 – podwójny kanał

Oscyloskop + multimetr + generator sygnałowy

• Pasmo: 50 MHz (przełączane)

• Napięcie wejściowe: do 400 V

• Wyświetlacz: 4,5-cyfrowy

Zapisywanie i przeglądanie przebiegów

Zrzut ekranu przebiegu można zapisać jednym kliknięciem. Zapisany obraz może być przeglądany bezpośrednio na oscyloskopie lub eksportowany do komputera, co ułatwia dalszą analizę.

Tryb multimetru

• Wyświetlacz: 4,5-cyfrowy

• Rozdzielczość: 19 999 zliczeń

• Zakres pomiarowy: do AC 750 V / DC 1000 V

• Inteligentna ochrona przed przepaleniem (anti-burning)

Analiza przebiegów

• 8 podstawowych operacji matematycznych + analiza FFT (szybka transformata Fouriera)

• Obsługa zapisywania i przeglądania zrzutów przebiegów – wygodna analiza danych

• Operacje matematyczne

• Funkcje kursora

• Nieskończona poświata (infinite afterglow)

• Tryb X-Y

Podwójny kanał (Dual Channel)

• Analogowe pasmo: 50 MHz

• Częstotliwość próbkowania: 250 MSa/s

• Dwa izolowane kanały oscyloskopu są niezależne, co zapobiega wzajemnym zakłóceniom i zwiększa dokładność pomiaru sygnału

Legenda

• CH1 – Kanał 1

• CH2 – Kanał 2

• DDS – Cyfrowy generator sygnału (Direct Digital Synthesis)
