Szukacz par przewodów UT685B KIT UNIT

Charakterystyka:

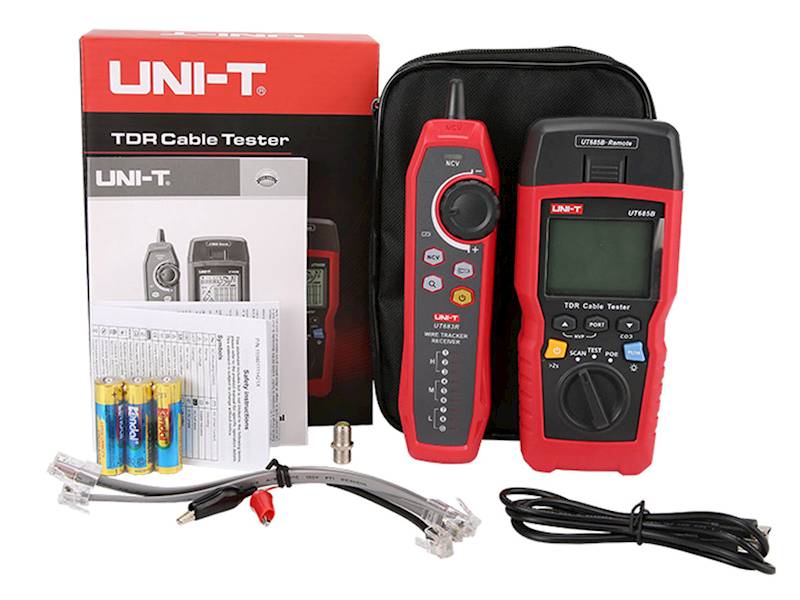

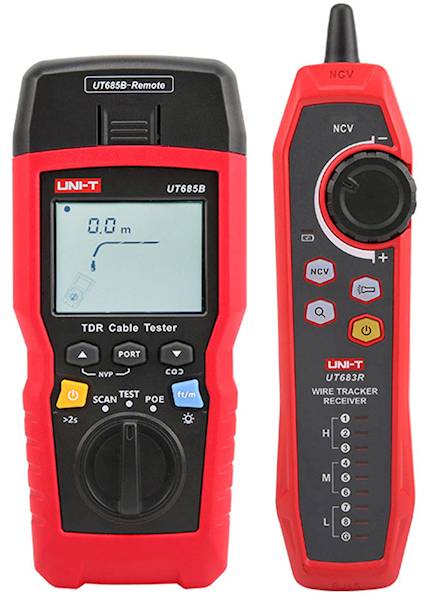

Szukacz par przewodów (wire tracker) w UNI-T UT685B KIT pozwala lokalizować konkretny przewód wśród wielu przewodów, wykrywać trasę kabla, zidentyfikować, która para jest podłączona, oraz wspiera diagnostykę instalacji sieciowej. Funkcja ta współpracuje z odbiornikiem (remote tracer) — w zestawie UT685B KIT znajduje się odbiornik UT683R (lub kompatybilny) — który nasłuchuje sygnału nadawanego przez główny tester i wskazuje lokalizację przewodu.

Tryb ten określany jest też jako “tone mode / scan mode / wire tracking”.

Jak działa – zasada i przebieg

1. Podłącz tester (główną jednostkę UT685B) do badanego przewodu (skrętki lub przewodu koncentrycznego).

2. Ustaw pokrętło w tryb SCAN (szukanie) / tone / wire tracking.

3. W zależności od typu przewodu wybierz port (RJ45 lub coax).

4. Tester wysyła sygnał modulowany (~125 kHz) wzdłuż przewodu.

5. Odbiornik UT683R nasłuchuje sygnału i wydaje sygnał dźwiękowy (“beep”) o głośności zależnej od siły sygnału — im bliżej, tym sygnał silniejszy.

6. Regulator czułości w odbiorniku pozwala dostosować zakres pracy do warunków (np. wiele przewodów, zakłócenia).

7. W rezultacie użytkownik może fizycznie “śledzić” przewód w wiązce kabli, ścianie, kanale instalacyjnym itp.

Jeśli sygnał jest silny, słyszysz częstsze beepy, jeśli słabszy — rzadsze sygnały. Ułatwia to wytypowanie właściwego przewodu.

Funkcje i możliwości

• Lokalizacja przewodów: zarówno w skrętce (RJ45) jak i przewodach koncentrycznych (coax).

• Możliwość detekcji “tonu” sygnału nawet w obciążonych wiązkach przewodów — przy użyciu regulacji czułości odbiornika.

• Tryb SCAN / wire tracking jest niezależny od trybu pomiaru długości czy testów kablowych — można lokalizować przewód, gdy nie wykonujesz pomiarów.

• Odbiornik wyposażony w funkcję NCV (Non-Contact Voltage Detection) — może wykrywać pole elektryczne na przewodach lub gniazdach (AC) – jeśli napięcie ≥ 40 V AC, odbiornik zaalarmuje sygnałem dźwiękowym i miganiem diody.

• Wbudowana latarka (flashlight) w odbiorniku, pomocna podczas śledzenia przewodów w ciemnych przestrzeniach.

Ograniczenia i uwagi praktyczne

• W dużych wiązkach kabli (np. wielu przewodów blisko siebie) możliwe zakłócenia lub trudności w jednoznacznej identyfikacji — należy korzystać z regulacji czułości odbiornika.

• Gdy przewód ma uszkodzenie lub przerwę daleko w odległości, sygnał może być słaby lub niestabilny — lokalizacja może być niedokładna.

• Tryb lokalizacji (wire tracking) jest niezależny od pomiaru długości, ale działa najlepiej przy dobrym kontakcie i w warunkach minimalnego zakłócenia.

• Niektóre przewody z silną ekranową oplotem lub uziemieniem mogą tłumić sygnał lokalizacyjny.

• Odbiornik (UT683R) musi być sprawny, mieć pełny zasięg i odpowiednio ustawioną czułość.
